Aparência Típica em Seções Verticais
Temperatura Potencial Equivalente e Umidade Relativa:
O campo de temperatura potencial equivalente mostra a temperatura máxima na parte superior do olho. O ar perto do centro da circulação (no olho) é muito mais quente do que no ambiente em geral. Além disso, o crescimento mais acelerado dos sistemas na presença de umidade ocorre porque o aquecimento da média troposfera amplifica o movimento vertical associado ao CT, acelerando a conversão da energia potencial disponível em energia cinética.
Velocidade Vertical (ômega):
A velocidade vertical mostra ventos variáveis enquanto se movem em torno da parede do olho.
Advecção de Vorticidade:
A advecção da vorticidade mostra o fluxo ciclônico na maior parte da troposfera. As linhas tracejadas são ciclônicas (ou no sentido anti-horário). As linhas contínuas são anticiclônicas (ou no sentido horário).
Cobertura fracionada de nuvens:
A cobertura fracionada de nuvens frias mostra o núcleo quente da liberação de calor latente.
As seções transversais verticais mostradas abaixo foram tomadas ao longo de 160N, entre 500W e 600W, para TC Bill (2009) em 18 de Agosto, 2009 às 12:00 UTC:

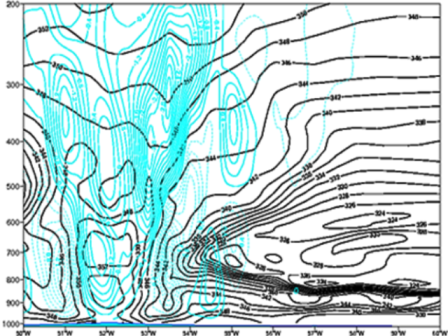

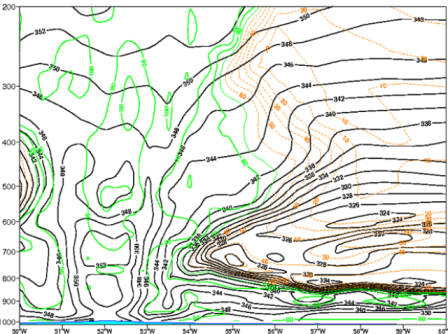

18 de Agosto de 2009 / 12 UTC. Seção transversal de longitude-pressão a 16°N de temperatura potencial e umidade relativa para CT Bill (2009). Dados de reanálise ECMWF (2-D). 18 de Agosto de 2009 / 12 UTC. Seção transversal de longitude-pressão a 16°N de temperatura potencial e velocidade vertical para CT Bill (2009). Dados de reanálise ECMWF (2-D).

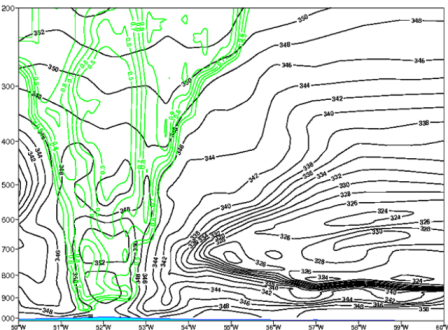

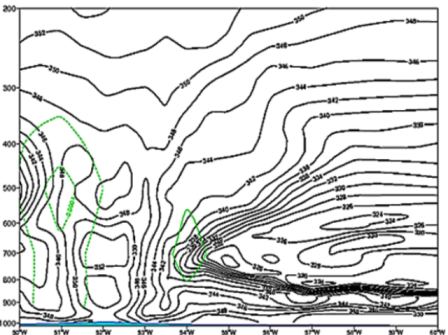

18 Agosto 2009 / 12 UTC. Seção transversal de pressão-longitude a 16°N de potencial equivalente de temperatura (K) e advecção de vorticidade (s-1) para CT Bill. Dados de reanálise ECMWF (2-D). 18 Agosto 2009 / 12UTC. Seção transversal de longitude-pressão a 16°N de potencial equivalente de temperatura (K) e cobertura fracionária de nuvem fria (0,50-1,0) para CT Bill. Dados de reanálise ECMWF (2-D).
